Sample Setup: Laser Analysis

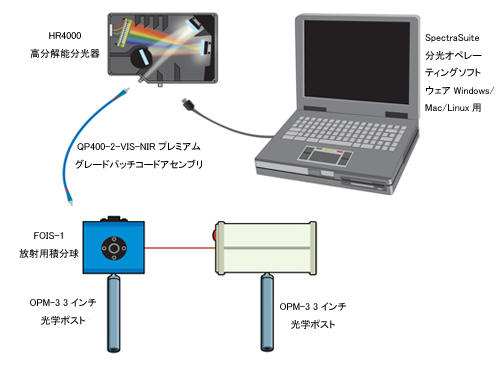

概要オーシャンインサイトのHR4000高分解能分光器はCWおよびパルスのレーザーのスペクトル特性や強度の測定に理想的です。ハイパワーレーザーでは、積分球またはコサインコレクタがCCDアレイの飽和を避けるために光を減衰させます。 分光器HR4000分光器は、細密なスペクトル特徴を分解するための高い分解能を生むように設計された"HR"光学ベンチを用いています。レーザーの特性評価には、750-925nmの波長範囲に設定したH6グレーティング(1200 ライン/mm)のような高い刻線数のグレーティングと入射口径として5μmのスリットを推奨しています。この構成では~0.12nmの分解能(FWHM)を提供します。より高分解のをお求めの際は、1800 ライン/mmまたは2400 ライン/mmのグレーティングをご検討下さい。 サンプリングオプティクスいくつかのセットアップが考えられます: CC-3-UVコサインコレクタの付いた光ファイバ; FOIS-1積分球をつけたファイバ; あるいはレーザーに接続したファイバアセンブリ。光学ポストは適所に固定するために用いられます。 測定オーシャンインサイトのオペレーティングソフトウェアは、レーザーのピーク波長を検出可能です; SpectraSuite分光オペレーティングソフトウェアはピーク、重心波長、および中心波長の値と半値全幅の値を取得します。 レーザー分析の構成例
|
|
||||||||||||||||||||||
