Reflection/Backscattering Probes
|
|
オーシャンインサイトのR-シリーズファイバ光学反射プローブは、固体表面からの反射および蛍光、あるいは液体や粉末内の後方散乱および蛍光を測定するための設置面積の小さい光学センシングシステムを構築するために、同社の分光器と光源に接続されます。反射プローブは、紫外-可視(250-800nm)または可視-近赤外(400-2100nm)、あるいはその両方の範囲の組合せとして最適化可能です。 |
特徴
アプリケーションの融通性 -- 固体表面からの反射と蛍光、あるいは液体や粉末内の後方散乱と蛍光を測定 紫外-可視または可視-近赤外の波長範囲 -- 紫外-可視(250-800nm)か可視-近赤外(400-2100nm)に、あるいは紫外-可視と可視-近赤外の組合せにプローブを最適化 複数のプローブオプション -- フェルール材質(ステンレススチールかプラスチック)とプローブウィンドウ設計(標準か30°の角度つき)の選択を含むオプション
 標準反射プローブ

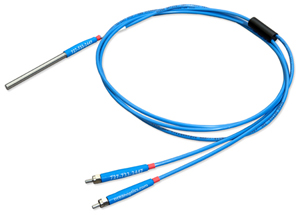

R200-7、R400-7、およびR600-7のそれぞれは、ステンレススチールフェルール内の隙間なくバンドルされた7本の光ファイバ -- 1本の読取用ファイバのまわりに6本の照明用ファイバ -- から構成されています。R200-7の中のファイバは径200μm、R400-7の中のファイバは径400μm、そしてR600-7の中のファイバは径600μmです。
非金属フェルールオプション
RP200-7は、同じく1本のまわりに6本配置した200μmファイバのバンドルから構成されています。プローブは、腐食性を伴うサンプルのような非金属製プローブを必要とするアプリケーションに役立つプラスチックフェルールを持っています。
光源モニタリング用リファレンスファイバプローブ
R200-REFは、R200-7と照明光源のモニタ用の追加ファイバから構成されています。R200-REFは、光源のスペクトル出力における変動あるいは不安定性がスペクトルデータ上、影響がありそうなあらゆる反射実験に役立ちます。
液体および粉末用の角度付きプローブ
R400-ANGLEは同様に、1本のまわりに6本配置されたファイバ設計ですが、濃い液体や粉末に浸される際に正反射の影響を取り除くため、30°ウィンドウを使用しています。
拡張波長範囲用プローブ
R200-MIXEDは14本のファイバ -- 6本の紫外-可視と6本の可視-近赤外の照明用ファイバ、プラス1本の紫外-可視と1本の可視-近赤外の読取用ファイバ -- を持っています。プローブは、異なる波長範囲に設定されたデュアルチャンネル分光器の各チャンネルへ簡単に接続されます。
反射プローブホルダ
RPH-1およびRPH-2は、測定の間プローブを保持するための45°と90°に機械加工された穴を持つ陽極処理されたアルミニウムのプラットホームです。RPH-1は、6.35mm(1/4インチ)径のプローブを保持しますが、RPH-ADP -- RPH-1にフィットするアダプタ -- を使えば3.17mm(1/8インチ)プローブも同様に固定できます。RPH-2は、SMA 905端子の光ファイバのみと使うためのプラットホームです。キャップねじは、プローブを固定します。
仕様
| R-シリーズ 反射/後方散乱プローブ |
| ファイバコア径: |
200 μm、400 μm、または600 μm |
| ファイバコア/クラッド: |
シリカ |
| ファイババンドル: |
読取ファイバ(1本)の周りに照明用ファイバ(6本) |
| 最適波長: |
- 紫外-可視 (250-800 nm)
- 可視-近赤外 (400-2100 nm)
|
| フェルール: |
ステンレススチールまたはプラスチック |
| フェルールサイズ: |
3.0 インチ x 0.25 インチ |
| 開口数: |
0.22 |
| 照明用/読取用ファイバ端子: |
SMA 905 |
| 被覆: |
ケブラー補強を施した青色PVC |
| 温度範囲: |
-20 ℃ - 80 ℃ |
| プローブアセンブリの長さ: |
2 m (中間で分岐) |
反射/後方散乱プローブ -- オプション
| プローブ |
説明 |
R200-7-UV-VIS
R200-7-VIS-NIR |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径200μm
- ステンレススチールフェルールプローブ (1/4インチ)
- 固体表面からの反射または液体内の後方散乱/蛍光
|
R400-7-UV-VIS
R400-7-VIS-NIR |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径400μm
- ステンレススチールフェルールプローブ (1/4インチ)
- 固体表面からの反射または液体内の後方散乱/蛍光
|
R600-7-UV-125F
R600-7-VIS-125F |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径600μm
- ステンレススチールフェルールプローブ (1/8インチ)
- 固体表面からの反射または液体内の後方散乱/蛍光
|
| RP200-7-UV-VIS |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径200μm
- プラスチックフェルールプローブ(1/4インチ)
- 固体表面からの反射または液体内の後方散乱/蛍光; プラスチックフェルールは、いくつかのサンプル、特にステンレススチールを錆びさせるあるいは腐食させる可能性のある液体のサンプルにより適しています
|
R200-REF-UV-VIS
R200-REF-VIS-NIR |
- 照明光源モニタ用の追加ファイバ付きR200-7
- ファイバ径200μm
- ステンレススチールフェルールプローブ
- 固体表面からの反射または液体内の後方散乱/蛍光; 光源モニタ用の独立した光ファイバ
|
| R200-12-MIXED |
- 14本のファイバ -- 6本の紫外-可視と6本の可視-近赤外の照明用ファイバ、プラス1本の紫外-可視と1本の可視-近赤外の読取用ファイバ
- ファイバ径200μm
- ステンレススチールフェルールプローブ
- 固体表面からの反射または液体内の後方散乱/蛍光; 紫外-可視-近赤外にわたってサンプルを測定するためにデュアルチャンネル分光器に接続
|
R200-ANGLE-UV
R200-ANGLE-VIS |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径200μm
- 30°ウィンドウ付きステンレススチールフェルールプローブ
- 濃い液体や粉末の中の後方散乱/蛍光
|
R400-ANGLE-UV
R400-ANGLE-VIS |
- 読取用ファイバ1本の周りに照明用ファイバ6本
- ファイバ径400μm
- 30°ウィンドウ付きステンレススチールフェルールプローブ
- 濃い液体や粉末の中の後方散乱/蛍光
|
| RPH-1 |
- 反射プローブ用の陽極処理アルミニウムホルダ; 表面から45°および90°に同じ位置でプローブを保持; 6.35mm(1/4インチ)径のプローブを保持; 3.17mm(1/8インチ)プローブを固定するためにはRPH-ADPをご使用下さい
|
| RPH-ADP |
- RPH-1用アダプタ; 3.17mm(1/8インチ)径のプローブを固定
|
| RPH-2 |
- 測定の間プローブを保持するための45°と90°に機械加工の穴を持つ陽極処理アルミニウムプラットホーム; RPH-2は、SMA 905端子の光ファイバとのみ使用するためのものです
|
サンプルアプリケーション
| 色や外観、化学的構成のための固体表面からの反射 |
色や外観、化学的構成のための液体および粉末内の後方散乱 |
| プラスチック、金属、塗料、およびコーティング; 薄膜および光学フィルタ |
ミルクおよびその他の飲料 |
| インク、染料、およびグラフィックアート |
塗料、インク、および染料 |
| 産業織物および衣料 |
樹脂および大量粉末 |
| 人間の肌やその他の細胞組織のような生医学のサンプル |
泥や濁った液体の中の浮遊粒子状物質 |
| 植物、海洋生物 |
液体サンプルの蛍光 |
|
