ISP-I Integrating Spheres

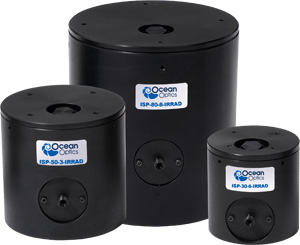

ISP-I 発光/放射測定用積分球オーシャンインサイトのISP-I 積分球は、LED、レーザー、および他の光源の200-1100nmのスペクトル出力を測定するために同社の分光器および光ファイバへ接続させる便利なサンプリングオプティクスです。

特徴

  • 分光放射分析 -- LED、レーザーおよび光源の出力を分析するために積分球を分光器に接続
  • 柔軟性 -- 直径30mm、50mm、および80mmでご利用いただける積分球
  • LEDをすぐに使用可能 -- 様々なLEDに対応する積分球
  • 直付けオプション -- 分光器に直接接続可能な積分球

各ファイバ光学積分球は、放射照度測定のためにランバーティアン面(可視域で>98%反射)を提供する登録商標のPTFEベース焼結拡散材料 -- 30mm、50mm、または80mmの径 -- から構成されています。6mm(30mmの積分球)と8mm(50mmおよび80mmの積分球)のサンプルポートサイズがご利用いただけます。

LED測定オプション

ISP-I-50-8 50mm積分球は、3mm、5mm、または8mmのLEDに対応するアダプタ(ISP-LED-ADP)とともにご使用いただけ、再現性を確保するためにLEDを同じ場所に保持します(アダプタは積分球のサンプルポートにねじ止めします; 止めねじはLEDを固定します)。LED測定のより詳しい情報についてはLED測定システムをご参照下さい。

直付けオプションUSB-ISP 分光器直付け積分球

USB-ISP-50およびUSB-ISP-80は、LED、レーザー、および他の光源のスペクトル出力を測定するためにUSB2000+/USB4000分光器(別売)に直接接続可能な発光/放射測定用の積分球です。各直付け積分球は、発光測定のためにランバーティアン面(可視域で>98%反射)を提供する登録商標のPTFEベース焼結拡散材料 -- 50mmまたは80mmの直径 -- から構成されています。各積分球は8mmのサンプルポートを特色としています。

校正された光源

NISTトレーサブルの校正されたタングステンハロゲン光源であるHL-2000-CAL-ISPもまたご利用いただけます。HL-2000-CAL-ISPは、ISP-50-8-I積分球とともにご使用いただくために設計されています。光源は、可視-近赤外(360-1000nm)で校正されており、積分球の上に直接つきます。

仕様

ISP-Iシリーズ積分球 仕様
サイズ: ISP-30-6-I: 径59 mm、高さ58 mm
ISP-50-8-I: 径80 mm、高さ78 mm
ISP-80-8-I: 径107 mm、高さ117 mm
重量: 330 g (ISP-30); 730 g (ISP-50); 1,650 g (ISP-80)
スペクトル範囲: 200-2500 nm
積分球の径: 30 mm、50 mm、または80 mm
サンプルポートの径: 6 mm (ISP-30); 8 mm (ISP-50およびISP-80)
積分球材質: 登録商標のPTFEベース拡散材料
反射: >98% (400-1500 nm); >95% (250-2500 nm)
LEDアダプタ: 3 mm、5 mm、または8 mmのLED用

ISP-Iシリーズ積分球関連製品ラインナップ

型番 説明 サンプルポート 最大ファイバ径
ISP-30-6-I 積分球、径59 mm、高さ58 mm 6 mm 800 μm
ISP-50-8-I 積分球、径80 mm、高さ78 mm 8 mm 600 μm
ISP-80-8-I 積分球、径107 mm、高さ117 mm 8 mm 400 μm
ISP-LED-ADP 再現性のため3、5、または8 mmのLEDを同じ場所に保持; ISP-50-8-I用 N/A N/A
ISP-50-I-USB 分光器直付け用コネクタ付きISP-50-8-I 8 mm 600 μm
USB-ISP-80 分光器直付け用コネクタ付きISP-80-8-I 8 mm 600 μm
ISP-PORT-1 カスタムサンプルポート径8、10、または12 mm作成 8、10、または12 mm 400 μm
ISP-PORT-2 カスタムサンプルポート径14、16、または20 mm作成 14、16、または20 mm 400 μm
